鏈輪對夾式刀形閘閥:
鏈輪對夾式刀形閘閥主要性能規范
Chief Proprty And Specifieation
|
公稱壓力（MPa） |
0.6、1.0、1.6 (150LB) |
| 殼體試驗（MPa） Shell Test |
0.9、1.5、2.4 |
| 密封試驗（MPa） Seal Teat |
0.66、1.1、1.8 |
| 工作溫度 Working Temperation |
≤100℃ |
| 使用介質 Applicable Medium |
紙漿、污水、煤渣、灰渣 Mortar Mixture,Dregs with Water Proportion |
鏈輪對夾式刀形閘閥主要零部件材質
Material Of Main Part
| 體、蓋Body、Bonnet | 不銹鋼、碳鋼、灰鑄鐵 S.S、C.S、C.I |
| 閘板Disc | 碳鋼、不銹鋼 C.S、S.S |
| 閥桿Stem | 不銹鋼 S.S |
| 密封面Sealing | 橡膠、四氟、不銹鋼、硬質合金 Rubber、PTFE、S.S、Carbide Alioy |

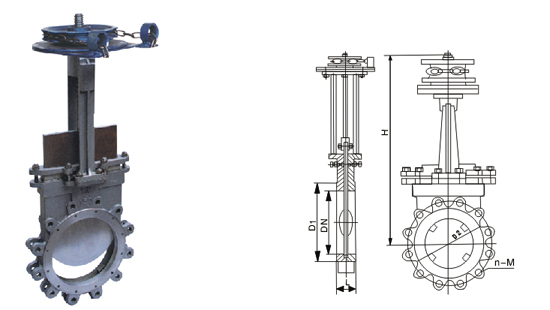

鏈輪對夾式刀形閘閥主要外形及連接尺寸
Main External And Connecting Dimensions(mm)
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 |
| 1.0 | 50 | 40 | 160 | 125 | 100 |
285 | 4-M16 | 200 |
| 65 | 48 | 180 | 145 | 120 | 298 | 4-M16 | 200 | |
| 80 | 50 | 195 | 160 | 135 | 315 | 4-M16 | 220 | |
| 100 | 60 | 215 | 180 | 155 | 365 | 8-M16 | 240 | |
| 125 | 60 | 245 | 210 | 185 | 400 | 8-M16 | 240 | |
| 150 | 62 | 280 | 240 | 210 | 475 | 8-M20 | 280 | |
| 200 | 76 | 335 | 295 | 265 | 540 | 8-M20 | 320 | |
| 250 | 76 | 390 | 350 | 320 | 630 | 12-M20 | 360 | |
| 300 | 80 | 440 | 400 | 368 | 780 | 12-M20 | 400 | |
| 350 | 85 | 500 | 460 | 428 | 885 | 16-M20 | 450 | |
| 400 | 93 | 565 | 515 | 482 | 990 | 16-M22 | 450 | |
| 450 | 93 | 615 | 565 | 532 | 1100 | 20-M22 | 500 | |
| 500 | 130 | 670 | 620 | 585 | 1200 | 20-M22 | 500 | |
| 600 | 130 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | |
| 700 | 135 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | |
| 800 | 140 | 1010 | 950 | 905 | 2000 | 24-M30 | 680 | |
| 900 | 140 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 | |
| 1000 | 150 | 1220 | 1160 | 1115 | 2600 | 28-M30 | ||
| 1200 | 160 | 1450 | 1380 | 1325 | 2900 | 32-M36 | ||
| 1400 | 180 | 1675 | 1590 | 1525 | 36-M39 |
本產品適用法蘭: 國標JB 0.6mpa 1.0mpa 1.6mpa 美標ANSI 125LB 150LB 德標DIN 125LB 150LB 日標JIS 5k 10k
