J41F46襯氟截止閥
◆性能規范
型號 J41Fs-16 J41F46-16 J41F3-16 公稱壓力 PN/MPa 1.6 試驗壓力 殼體 2.4 密封 1.76 適用溫度℃ ≤150 適用介質 酸、堿、鹽等強腐蝕性介質
(液體)
◆主要零部件材料
型號 零件名稱 閥體、閥蓋 閥桿、閥瓣 閥桿螺母 填料 手輪 J41Fs-16 灰鑄鐵內襯氟塑料 碳鋼外包氟塑料 錳黃銅 聚四氟乙烯 球墨鑄鐵
J41F46-16
J41F3-16

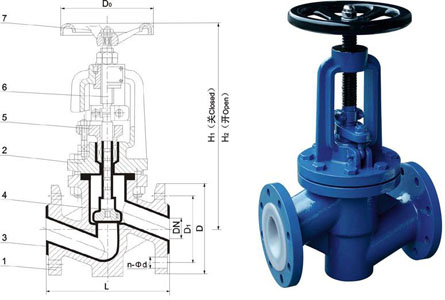

◆主要尺寸表
型號 公稱直徑 尺寸 (mm) L D D1 D2 b H H1 Do Z-φd J41Fs-16 15 130 95 65 45 15 240 265 100 4-φ14 20 150 105 75 48 17 240 265 100 4-φ14 25 160 115 85 55 17 240 265 120 4-φ14 32 180 135 100 70 19 260 290 140 4-φ18 40 200 145 112 75 19 290 325 140 4-φ18 50 230 160 125 98 20 300 335 160 4-φ18 65 290 180 145 117 20 355 400 180 8-φ18 80 310 195 160 130 22 400 450 240 8-φ18 100 350 21 180 160 24 495 455 240 8-φ18 125 400 245 210 185 26 530 560 280 8-φ18 150 480 280 240 210 28 650 605 320 8-φ23 200 600 335 295 265 30 650 770 360 12-φ23 250 750 405 355 310 32 690 810 400 12-φ25
J41F46-16
J41F3-16
