本廠生產的HH4 6x、HDH4 8x、HH49X消聲緩閉止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流叉能有效地限制破壞性水錘保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長油壓、緩閉不受介質影響+有較好節能效果等特點。
一、主要零件材料
零件名稱 閥體 閥瓣 閥桿、油 彈 簧 閥 座 材 料 鑄鐵、鑄鋼 碳鋼 不銹鋼 不銹鋼 丁腈橡膠
缸、活塞
二、主要技術參數
型號 公稱 強度試驗壓力 密封 適用 適用 緩閉 HH46X 1.0 1.5 1.1 ≤80 清水 ≤60秒 1.6 2.4 1.76 2.5 3.75 2.75
壓力
PN(MPa)
壓力
(MPa)
溫度
(℃)
介質
時間
HDH48X
HH49X
污水
海水

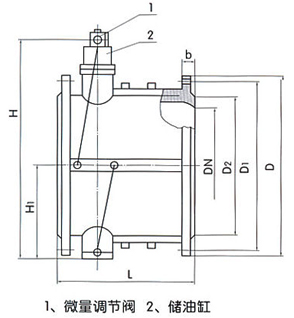

三、主要外形尺寸(法蘭連接尺寸：按JB/T79—94)
公稱壓力 公稱通徑 尺 寸fmm) L H H1 1.0 40 140 200 88 50 150 215 98 65 170 225 108 80 180 235 118 100 190 280 130 125 200 290 148 150 210 310 172 200 230 350 210 250 250 415 240 300 270 450 264
1.6
2.5
公稱壓力 公稱通徑 尺 寸 L H H1 1.0 350 290 480 297 400 310 550 324 450 330 585 351 500 350 640 379 600 390 720 434 700 430 780 491 800 470 840 549 900 510 990 600 1000 550 1050 655 1200 630 1210 770
1.6
2.5
