產品描述:
手動反沖過濾器(DN50,全不銹鋼) 產品特點反沖排污過濾器適用于各種供水系統,工藝水系統及工業冷卻水系統,特別是24小時連續運行的不停機系統,可以濾去水中的各種機械雜質,確保系統設備的安全可靠運行。主要特點 1.過濾精度高：過濾精度范圍廣,d=0.5～1.2mm； 2.過濾水量大：該過濾器壓力損失小，處理水量大，可達7000m3/h； 3.使用壽命長：由不銹鋼楔形條狀濾網及優質碳鋼筒體組成； 4.綜合成本低：無需拆卸和更換濾網，使用壽命長達20年； 5.操作簡便效率高：無需接旁路，無需拆機清理，過濾反沖效果好。 工作原理 SKP24型反沖排污過濾器通常由優質碳鋼筒體，特殊結構的不銹鋼楔形濾網，水流導向閥及排污裝置所組成，如用戶特殊要求，也可制成全不銹鋼結構。當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網到出口。當過濾器需要排污時，關閉水流導向閥，打開排污閥，水流經濾網流入內側，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口排出，起到反向自動沖洗濾網的作用。這樣整個沖洗過程系統可正常運行，無需停機。 水流導向閥的開啟機構分手動和電動兩種，當采用電動開啟機構時，過濾器進出口設有壓力傳感器，可根據前后壓差實現自動清洗排污，此時排污口裝電動球閥，水流導向閥和排污電動球閥實現聯動。技術參數: 通常工作壓力:≤1.6MPa 工作溫度:≤180℃ 壓損:≤0.115MPa 過濾精度:d=1.2mm 排污口DN：50 超過此范圍可根據用戶要求特殊制造

產品特點:
手動反沖過濾器(DN50,全不銹鋼)
產品特點
反沖排污過濾器適用于各種供水系統,工藝水系統及工業冷卻水系統,特別是24小時連續運行的不停機系統,可以濾去水中的各種機械雜質,確保系統設備的安全可靠運行。
主要特點
1.過濾精度高：過濾精度范圍廣,d=0.5～1.2mm；
2.過濾水量大：該過濾器壓力損失小，處理水量大，可達7000m3/h；
3.使用壽命長：由不銹鋼楔形條狀濾網及優質碳鋼筒體組成；
4.綜合成本低：無需拆卸和更換濾網，使用壽命長達20年；
5.操作簡便效率高：無需接旁路，無需拆機清理，過濾反沖效果好。
工作原理
SKP24型反沖排污過濾器通常由優質碳鋼筒體，特殊結構的不銹鋼楔形濾網，水流導向閥及排污裝置所組成，如用戶特殊要求，也可制成全不銹鋼結構。當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網到出口。當過濾器需要排污時，關閉水流導向閥，打開排污閥，水流經濾網流入內側，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口排出，起到反向自動沖洗濾網的作用。這樣整個沖洗過程系統可正常運行，無需停機。
水流導向閥的開啟機構分手動和電動兩種，當采用電動開啟機構時，過濾器進出口設有壓力傳感器，可根據前后壓差實現自動清洗排污，此時排污口裝電動球閥，水流導向閥和排污電動球閥實現聯動。

技術參數:
通常工作壓力:≤1.6MPa
工作溫度:≤180℃
壓損:≤0.115MPa
過濾精度:d=1.2mm
排污口DN：50
超過此范圍可根據用戶要求特殊制造

技術指標:
手動反沖過濾器(DN50,全不銹鋼)
產品特點
反沖排污過濾器適用于各種供水系統,工藝水系統及工業冷卻水系統,特別是24小時連續運行的不停機系統,可以濾去水中的各種機械雜質,確保系統設備的安全可靠運行。
主要特點
1.過濾精度高：過濾精度范圍廣,d=0.5～1.2mm；
2.過濾水量大：該過濾器壓力損失小，處理水量大，可達7000m3/h；
3.使用壽命長：由不銹鋼楔形條狀濾網及優質碳鋼筒體組成；
4.綜合成本低：無需拆卸和更換濾網，使用壽命長達20年；
5.操作簡便效率高：無需接旁路，無需拆機清理，過濾反沖效果好。
工作原理
SKP24型反沖排污過濾器通常由優質碳鋼筒體，特殊結構的不銹鋼楔形濾網，水流導向閥及排污裝置所組成，如用戶特殊要求，也可制成全不銹鋼結構。當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網到出口。當過濾器需要排污時，關閉水流導向閥，打開排污閥，水流經濾網流入內側，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口排出，起到反向自動沖洗濾網的作用。這樣整個沖洗過程系統可正常運行，無需停機。
水流導向閥的開啟機構分手動和電動兩種，當采用電動開啟機構時，過濾器進出口設有壓力傳感器，可根據前后壓差實現自動清洗排污，此時排污口裝電動球閥，水流導向閥和排污電動球閥實現聯動。
技術參數:
通常工作壓力:≤1.6MPa
工作溫度:≤180℃
壓損:≤0.115MPa
過濾精度:d=1.2mm
排污口DN：50
超過此范圍可根據用戶要求特殊制造

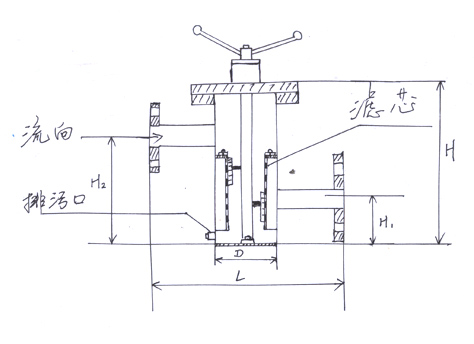

安裝尺寸表
